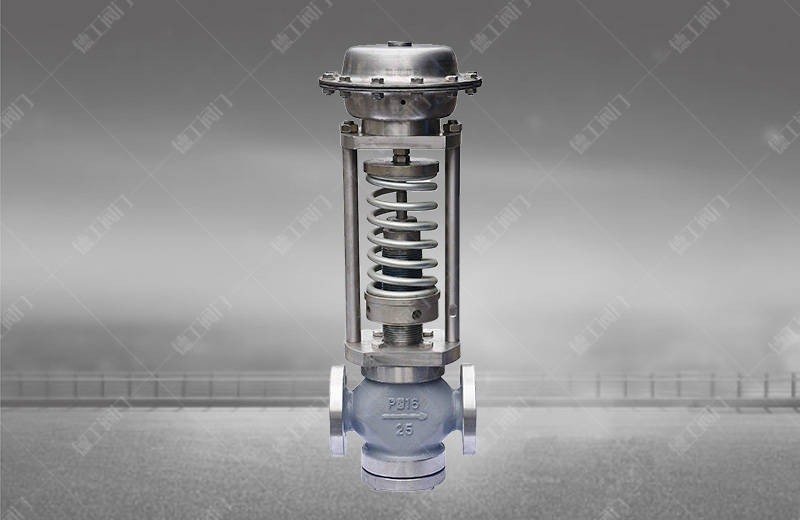

自力式壓力調節閥

技術參數

產品型號：ZZYP
公稱口徑：DN20~200mm
公稱壓力：PN1.6~6.4Mpa
閥體材質：鑄鋼、不銹鋼、合金鋼等
工作溫度：-46℃-950℃
連接方式：法蘭、焊接
設計標準：GB/T17213
結構長度：GB12221-89
檢驗標準：GB/T4213
法蘭標準：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

產品詳情

一、自力式壓力調節閥概述
ZZYP型自力式壓力調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。可在無氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到****的控制效果。

二、自力式壓力調節閥型號

類別	型號	類別	型號
單座壓閉型	ZZYP-16～64B	單座壓閉型	ZZYP-16～64K
雙座壓閉型	ZZYN-16～64B	雙座壓閉型	ZZYN-16～64K
套筒壓閉型	ZZYM-16～64B	套筒壓閉型	ZZYM-16～64K

壓閉型：用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
壓開型：用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。

三、自力式壓力調節閥主要技術參數

公稱通徑DN（mm）	20				25	32	40	50	65	80	100	125	150	200
閥座直徑DN（mm）	10	12	15	20
額定流量系數Kv	1.8	2.4	4.4	4	11	20	30	48	75	120	190	300	480	760
允許壓差（MPa）	2.5					2.0			1.6			1.0
公稱壓力（MPa）	1.6　4.0　6.4
固有流量特性	快開
保證調壓閥正常工作的最小壓差P（MPa）	0.05
壓力分段范圍（KPa）	15～50　　40～80　　60～100　　80～140　　120～80 160～220　200～260　240～300　280～350　330～400 380～450　430～500　480～560　540～620　600～700 680～800　780～900　800～1000　900～2000
工作溫度℃	液體≤140;氣體≤80；配冷凝器和散熱片≤350
適合介質	氣體、蒸汽、低粘度液體
法蘭尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凸式或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 
結構長度	按GB12221-89標準
執行機構信號接口	內螺紋M16×1.5

注：壓力分段范圍可根據用戶要求進行設計。

四、自力式壓力調節閥主要性能指標

控制精度％		±8
允許泄漏量	硬密封（L/H）	單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
	軟密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

五、自力式壓力調節閥可配附件
冷凝器（用于介質為蒸汽的場合）、散熱片等

六、自力式壓力調節閥外形尺寸及重量

公稱通徑(DN)			20	25	32	40	50	65	80	100	125	150	200
L		PN16、40	150	160	180	200	230	290	310	350	400	480	600
		PN64	230	230	260	260	300	340	380	430	500	550	650
B			233		332		373	522		673	980		1200
H	壓力調節范圍（MPa）	15～140	475		520		540	710		780	840	880	915
		120～300	455		500		520	690		760	800	870	880
		280～500	450		490		510	680		750	790	860	870
		480～1000	445		480			670		740	780	850	860
		600～1500	445		570		600	820		890	950	950	1000
		1000～2500	445		570		600	820		890	950	950	1000
A	壓力調節范圍（MPa）	15～140	φ282		φ308
		120～300	φ232
		280～1000	φ196					φ196			φ282
		600～2500	φ85	φ96
大約重量（Kg）			26		37		42	72	90	114	130	144	180
