產品概述

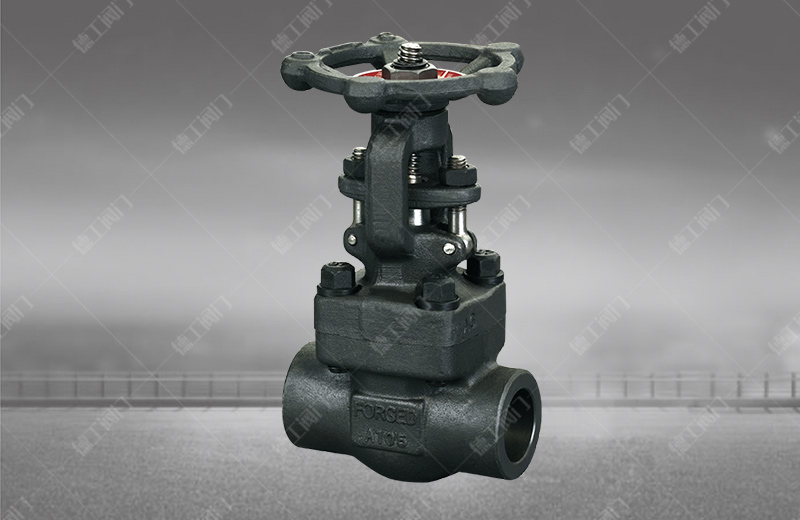

鍛鋼內螺紋、承插焊閘閥流體阻力小，啟、閉所需力矩較小，可以使用在介質向兩方向流動的環(huán)網管路上，也就說介質流向不受限制。全開時，密封面受工作介質的沖蝕比截止閥小。形體結構比較簡單，制造工藝性較好，結構長度比較短。適用于鋼鐵廠、石油、化工、煤氣、鍋爐、造紙、紡織、食品、船舶、供排水、能源、多晶硅、電力等行業(yè)工業(yè)管道。
結構形式
1、全通徑或縮徑；
2、明桿帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋；
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11；
7、螺紋端(NPT端)按ANSI/ASME B1.20.1。
主要零件材質
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304L |
F316L |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182F 304L |
A182 F316L |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304L |
A276 316L |
|
3 |
閘板 |
A182F 430&410 |
A182 F304 |
A182F 304L |
A182 F316L |
|
4 |
閥桿 |
A182 F6 |
A182 F304 |
A182F 304L |
A182 F316L |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
6 |
閥蓋 |
A105 |
A276 F304 |
A276F 304L |
A276 F316L |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
銷釘 |
A276420 |
A276 304 |
||
|
9 |
填料壓套 |
A276410 |
A182F 304L |
A182F F316L |
|
|
10 |
活節(jié)螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
A105 |
A182 F11 |
A182F 304L |
A182F 316L |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 420 |
|||
|
14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
SS |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
墊片 |
A473431 |
|||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～200℃ |
||
主要連接尺寸及重量
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
|
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
|
H開 |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
|
焊接式 |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
