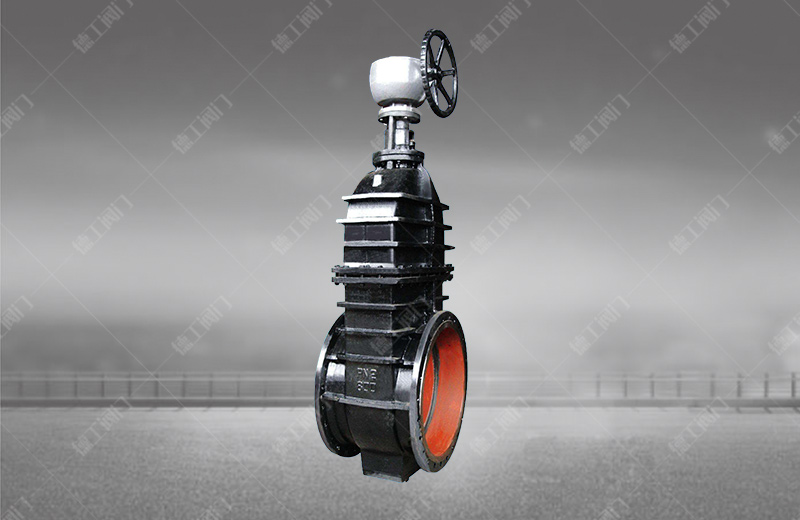

產品概述
手動煤氣閘閥主要用于煤制氣、冶金、焦化等行業的制氣和城市煤氣輸配管網上。適用介質有：高爐煤氣、焦?fàn)t煤氣、發生爐煤氣、水煤氣、油煤氣等各種污煤氣及液化氣、天然氣、礦井瓦斯氣等潔凈煤氣。
結構特點
1、閥門底部設有排污箱，便于清掃污垢雜質，并可順利通過管道清掃器。
2、閥桿采用大導程式螺紋傳動，能實現快速啟閉。
3、采用磨擦助力極小、能自動潤滑、且耐煤氣和各種腐蝕氣體的高性能填料，操作靈活，密封可靠。
4、密封性能優良，操作中能自動鏟除密封面污垢，保持嚴密的密封。
5、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
6、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
7、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康摹１阌诎惭b，適用于介質的流動方向可能改變的管路中。
主要零部件材料
|
零件名稱 |
閥替、閥蓋、閘板 |
閥桿 |
閥桿螺母 |
填料 |
墊片 |
|
材料 |
灰鑄鐵 |
碳鋼 |
球墨 |
油浸石棉盤根 |
橡膠石棉板 |
主要性能規范
|
型號 |
公稱壓力 MPa |
試驗壓力 |
工作溫度℃ |
適用介質 |
|
|
強度（水）MPa |
密封（水）MPa |
||||
|
MZ48W |
0.15 |
0.25 |
0.165 |
-10～120 |
焦?fàn)t爐煤氣、發生爐煤氣、水煤氣、油煤氣等 |
|
MZ48W |
0.2 |
0.3 |
0.22 |
||
|
MZ48W |
0.25 |
0.375 |
0.275 |
-10～120 |
煤氣、天然氣 |
主要外形及連接尺寸
|
DN |
D |
D1 |
D2 |
z--d |
L |
b |
f |
Do |
H |
H1 |
A*B |
重量 Kg |
||||
|
6巴級 |
10巴級 |
6巴級 |
10巴級 |
6巴級 |
10巴級 |
6巴級 |
10巴級 |
|||||||||
|
150 |
265 |
285 |
225 |
240 |
202 |
212 |
8-17.5 |
8-22 |
350 |
26 |
3 |
280 |
550 |
140 |
330*260 |
132 |
|
200 |
320 |
340 |
280 |
295 |
258 |
268 |
8-17.5 |
8-22 |
400 |
28 |
3 |
320 |
600 |
160 |
930*280 |
196 |
|
250 |
375 |
395 |
335 |
350 |
312 |
320 |
12-17.5 |
12-22 |
450 |
28 |
3 |
320 |
750 |
230 |
470*310 |
301 |
|
300 |
440 |
445 |
395 |
400 |
365 |
370 |
12-22 |
12-22 |
500 |
28 |
4 |
400 |
810 |
300 |
520*350 |
462 |
|
350 |
490 |
505 |
445 |
460 |
415 |
430 |
12-22 |
16-22 |
550 |
30 |
4 |
400 |
950 |
340 |
570*380 |
680 |
|
400 |
540 |
565 |
495 |
515 |
465 |
482 |
16-22 |
16-26 |
406 |
32 |
4 |
640 |
1010 |
430 |
640*390 |
768 |
|
450 |
595 |
615 |
550 |
565 |
520 |
532 |
16-22 |
20-26 |
432 |
32 |
4 |
640 |
1070 |
465 |
690*410 |
898 |
|
500 |
645 |
670 |
600 |
620 |
570 |
585 |
20-22 |
20-26 |
457 |
34 |
4 |
800 |
1140 |
490 |
800*460 |
1362 |
|
600 |
755 |
780 |
705 |
725 |
670 |
685 |
20-22 |
20-30 |
508 |
36 |
5 |
800 |
1380 |
540 |
930*500 |
1706 |
|
700 |
860 |
895 |
810 |
840 |
775 |
800 |
24-26 |
24-30 |
610 |
40 |
5 |
1000 |
1560 |
590 |
1070*550 |
1846 |
|
800 |
975 |
1015 |
920 |
950 |
880 |
905 |
24-30 |
24-33 |
660 |
44 |
5 |
1000 |
1760 |
680 |
1190*580 |
2760 |
|
900 |
1075 |
1115 |
1020 |
1050 |
980 |
1005 |
24-30 |
28-33 |
711 |
46 |
5 |
1200 |
1930 |
760 |
1280*570 |
3760 |
|
1000 |
1175 |
1230 |
1120 |
1160 |
1080 |
1110 |
28-30 |
28-36 |
811 |
50 |
5 |
1200 |
1960 |
800 |
1390*580 |
4400 |
|
1200 |
1405 |
1455 |
1340 |
1380 |
1295 |
1330 |
32-33 |
32-39 |
960 |
56 |
5 |
1400 |
2440 |
840 |
1680*780 |
6787 |
|
1400 |
1630 |
1675 |
1560 |
1590 |
1510 |
1530 |
36-36 |
36-42 |
960 |
62 |
5 |
1400 |
3020 |
1000 |
1900*850 |
8540 |
|
1600 |
1830 |
1915 |
1760 |
1820 |
1710 |
1750 |
40-36 |
40-48 |
1160 |
68 |
5 |
1600 |
3627 |
1250 |
2360*980 |
12480 |
|
1800 |
2045 |
2115 |
1970 |
2020 |
1920 |
1950 |
44-39 |
44-48 |
1160 |
70 |
5 |
1600 |
4107 |
1357 |
2740*1108 |
16790 |
