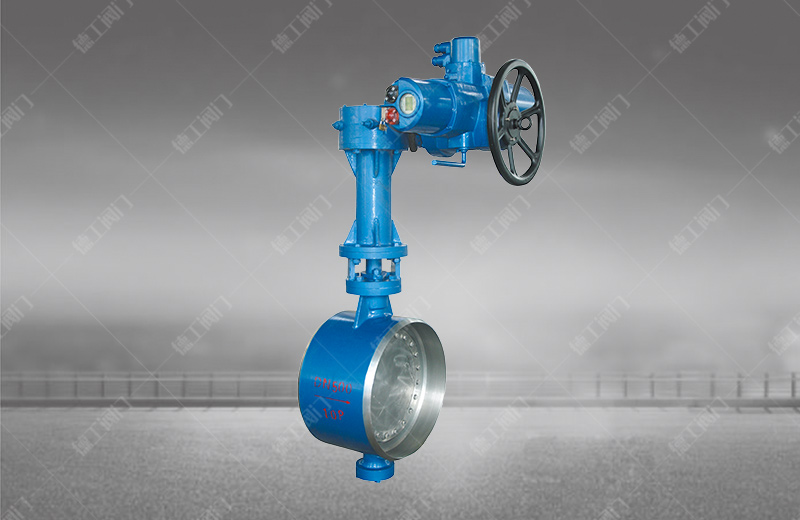

對焊式硬密封蝶閥

技術參數

產品型號：D363H/W
公稱通經：DN80～2000mm、NPS3"～80"
公稱壓力：強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度：碳鋼：-29℃～425℃，不銹鋼：-40℃～650℃
適用介質：水、熱水、蒸汽、油品
驅動形式：蝸輪傳動、電動、氣動、液動
焊接標準：GB12224、ANSI B16.25、DIN2559

產品詳情

產品概述

對焊式硬密封蝶閥被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上。采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，作調節流量和載斷流體使用，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

結構特點
1、采用三偏心蝶閥結構，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。

主要技術參數

公稱通徑DN（mm）	DN（100～400）mm、in4～48
公稱壓力PN（MPa）	強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度	碳鋼：-29℃～425℃，不銹鋼：-40℃～650℃
適用介質	水、蒸汽、熱水、油品
驅動方式	蝸輪傳動、電動、氣動、液動
壓力等級	ANSI 150Lb/PN25
焊接標準	GB12224、ANSI B16、25、DIN2559

主要零件材質

零件名稱	材料
閥體	碳鋼、不銹鋼、鉻鋁鋼
蝶板	碳鋼、合金鋼、不銹鋼
閥座	3不銹鋼、鈷基硬質合金
軸套	不銹鋼
閥桿	不銹鋼、特殊材料
填料	柔性石墨

主要外形連接尺寸

公稱壓力	通徑		外形尺寸（參考值）
公稱壓力	DN	IN	L	D	d	H	H1	A1	B1
D363H PN0.6MPa	600	24	390	636	602	499	1280	570	660
	700	28	430	726	692	566	1480	750	550
	800	32	470	826	792	632	1608	750	550
	900	36	510	926	892	693	1857	750	550
	1000	40	550	1028	992	757	2038	900	750
	1200	48	630	1228	1192	851	2237	1000	925
	1400	56	710	1428	1392	876	2411	1000	925
	1600	64	790	1628	1592	1095	2756	1000	925
	1800	72	870	1828	1792	1214	3093	1100	980
	2000	80	950	2028	1992	1332	3355	1100	980
D363H PN1.0MPa	600	24	390	636	602	499	1280	570	660
	700	28	430	726	692	566	1480	750	550
	800	32	470	826	792	632	1608	750	550
	900	36	510	926	892	693	1857	750	550
	1000	40	550	1028	992	757	2038	900	750
	1200	48	630	1228	1192	851	2237	1000	925
	1400	56	710	1428	1392	876	2411	1000	925
	1600	64	790	1628	1592	1095	2756	1000	925
	1800	72	870	1828	1792	1214	3093	1100	980
	2000	80	950	2028	1992	1332	3355	1100	980
D363H PN1.6MPa	80	3	180	90	78	90	356	180	200
	100	4	190	110	96	100	375	180	200
	125	5	200	135	121	113	401	180	200
	150	6	210	161	146	130	450	270	280
	200	8	230	222	202	205	545	400	425
	250	10	250	278	254	235	630	400	425
	300	12	270	330	303	275	715	450	560
	350	14	290	382	351	309	817	450	560
	400	15	310	432	398	346	923	535	580
	450	18	330	484	450	392	1059	535	580
	500	20	350	535	501	427	1126	535	580
	600	24	390	636	602	509	1369	570	660
	700	28	430	726	692	572	1492	750	550
	800	32	470	826	792	638	1622	750	550
	900	36	510	926	892	700	1924	750	550
	1000	40	550	1028	992	765	2054	900	750
	1200	48	630	1228	1190	860	2259	1000	925
	1400	56	710	1428	1392	986	2610	1000	925
	1600	64	790	1628	1590	1106	2856	1000	925
	1800	72	870	1828	1792	1226	3121	1100	980
	2000	80	950	2028	1992	1345	3385	1100	980
D363H PN2.5MPa	80	3	180	90	78	90	356	180	200
	100	4	190	110	96	106	387	180	200
	125	5	200	135	121	122	413	180	200
	150	6	210	161	146	136	459	270	280
	200	8	230	222	202	215	585	400	425
	250	10	250	278	254	247	649	400	425
	300	12	270	330	303	288	771	450	560
	350	14	290	382	351	333	929	450	560
	400	15	310	432	398	359	993	535	580
	450	18	330	484	450	405	1053	535	580
	500	20	350	535	501	444	1245	535	580
	600	24	390	636	602	521	1750	570	660
	700	28	430	726	692	586	1519	750	550
	800	32	470	826	792	659	1659	750	550
	900	36	510	926	892	720	1829	750	550
	1000	40	550	1028	992	780	1949	900	750
	1200	48	630	1228	1190	889	2243	1000	925
	1400	56	710	1428	1392	1000	2462	1000	925
D363H PN4.0MPa	80	3	180	90	78	108	430	180	200
	100	4	190	110	96	108	390	180	200
	125	5	200	135	120	120	414	180	200
	150	6	210	161	145	135	494	270	280
	200	8	230	222	200	202	578	400	425
	250	10	250	278	252	235	673	400	425
	300	12	270	330	301	280	793	450	560
	350	14	290	382	351	315	921	450	560
	400	15	310	432	398	355	1021	535	580
	450	18	330	484	448	370	1143	535	580
	500	20	350	535	495	420	1192	535	580
	600	24	390	636	595	490	1327	570	660
